состояние:	Новый	гарантия:	1 год
Применимые отрасли:	Производственный завод, строительные работы	Вес (кг):	22000
Местоположение шоурума:	Нет	Видео исходящей инспекции:	Предоставлено
Отчет об испытаниях оборудования:	Предоставлено	Вид сбыта:	Обычный продукт
Гарантия на основные компоненты:	1 год	Основные компоненты:	ПЛК, двигатель, двигатель, насос
Уникальная точка продажи:	Высокая эффективность работы	Наименование продукта:	PipeLayer
Применение:	Строительная техника трубопровода	Предоставлено послепродажное обслуживание:	Поддержка видео

состояние:	Новый
гарантия:	1 год
Применимые отрасли:	Производственный завод, строительные работы
Вес (кг):	22000
Местоположение шоурума:	Нет
Видео исходящей инспекции:	Предоставлено
Отчет об испытаниях оборудования:	Предоставлено
Вид сбыта:	Обычный продукт
Гарантия на основные компоненты:	1 год
Основные компоненты:	ПЛК, двигатель, двигатель, насос
Уникальная точка продажи:	Высокая эффективность работы
Наименование продукта:	PipeLayer
Применение:	Строительная техника трубопровода
Предоставлено послепродажное обслуживание:	Поддержка видео

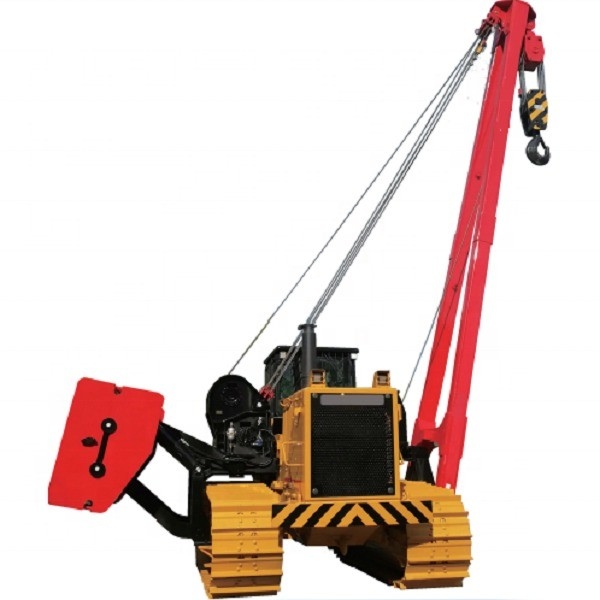

Производственный завод в Юго-Восточной Азии Машина для подъема труб для строительства труб

Wincoo Engineering Co., Ltd

Wincoo Engineering Co., Ltd (Wincoo) занимается привлечением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C на изготовление труб, строительство бака, строительство трубопроводов, промышленные производственные линии, проект чистой энергии и другие промышленные поля.

HGY PipeLayer в основном используется для операций по подъему трубы в конструкции трубопровода, таких как транспортировка труб, укладки труб, сборка и траншеи. Шасси Pipelayer - это специальное гидравлическое шасси для разработки на основе технологии зрелого экскаватора. Система путешествующей системы принимает режим гидростатической передачи, что имеет небольшое влияние на запуск и остановку, и может реализовать рулевое управление на месте; Система подъема принимает полную гидравлическую передачу со стабильной передачей и хорошей производительностью микро -движения. По сравнению с традиционным бульдозерным трубопроводом, он имеет очевидные технические и прикладные преимущества.

HGY Pipelayer может адаптироваться к рабочей среде - 20 ℃ ~ + 50 ℃, высота ниже 3000 м, окружающей среде с менее чем 5% песком и пылью в воздухе и все виды погоды, такая как дождь, снег и туман; Иметь возможность безопасно и надежно работать на рампе 30 °.
HGY Pipelayer имеет разумную конструкцию, компактную структуру, легкую отправку, передачу и транспортировку, и может соответствовать
Требования железнодорожного транспорта и самостоятельного перевозки плоского прицепа. Адаптироваться к строительной площадке и общей дорожной эксплуатации.

1, шасси задница
2, подъем задницы
3, кабинка
4, двигатель
5, противовес задницей
6, гидравлическая система задницы

Параметры продукта

Модель					HGY20	HGY40	HGY70	HGY90
Максимальная мощность					25т	45,7 т	70т	90t
Рейтинг подъемной способности					21.25t	38.25t	59,5 т	76.5t
Рабочий вес (ок.)					22t	35t	49 т	55t
Измерение доставки для основного оборудования (LWH)					4150 × 3050 × 3250 (мм)	4855 × 3384 × 3270 (мм)	5630 × 3400 × 3540 (мм)	5630 × 3436 × 3540 (мм)
Вес доставки для основного оборудования					21.5t	26t	37.5t	38.9t
Среднее наземное давление					76,4 кпа	85,2 кпа	87,3 кпа	86,6 кпа
Мин.					480 мм	490 мм	550 мм	550 мм
Max.Gradeability					25 °	25 °	25 °	25 °
Применимая среда					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
Двигатель	Модель			Shangchai SV11CB	Cummins NT855-C280	Cummins NT855-C280	Cummins NT855-C280
		Рейтинг власти			120 кВт	169 кВт	239 кВт	257KW1850RPM
		Оценка вращения скорости			1850rpm	2000rpm	2000rpm	2000rpm
Система ходьбы	Режим работы			Джойстик	Джойстик	Джойстик	Джойстик
		Теоретическая скорость	Вперед (shift2)	3,29/5,28 км/ч	3,6/6,6 км/ч	3,6/6,6 км/ч	3,6/6,6 км/ч
		Теоретическая скорость		Назад (shift2)	4,28/7,59 км/ч	4,3/7,7 км/ч	4,4/7,8 км/ч	4,4/7,8 км/ч
		Длина пути на земле			2635 мм	3050 мм	3620 мм	3620 мм
		Ширина трека			560 мм	660 мм	760 мм	760 мм
		Количество роликов дорожки			7 × 2	7 × 2	9 × 2	9 × 2
Система крана	Диапазон формы			Проволочная веревка	Проволочная веревка	Проволочная веревка	Проволочная веревка
		Операционный режим			Гидравлическая ручка управления	Гидравлическая ручка управления	Гидравлическая ручка управления	Гидравлическая ручка управления
		Ссылка крана	Длина канала крана	6000 мм	7500/8500 мм	7600/8600 мм	8600/9600 мм
		Ссылка крана		Максимальная высота подъема	4909 мм	6100/7050 мм	6100/7050 мм	7050/9600 мм
		Угол накаливания			0 ~ 85 °	0 ~ 86 °	0 ~ 86 °	0 ~ 86 °
		Скорость крючка (от шести до восьми раз)			0 ~ 12,0 м/мин	0 ~ 6,2 м/мин	0 ~ 7,0 м/мин	0 ~ 7,0 м/мин
		Повышение времени (четыре -пять раз)			25 с	20 -е годы	32 с	40 -е годы

Особенности продукта

I. Особенности сборки шасси

1, Принять технологию гидравлического экскаватора шасси, высокопрочный специальный шасси с надежным качеством.

2, три ребрышки или двойное ребрышку, девять групп опорных колес и максимальный угол восхождения на 30 °.

3, главный насос, мотор и передвижный мотор. Принимают немецкую марку Rexroth, чтобы обеспечить надежную работу гидравлической системы всего транспортного средства.

4, основной клапан использует полное электрическое управление решением, которое может работать плавно и реализовать точную оптимизацию.

5, Примите высокую структуру соединения между рамой ходьбы и рамой транспортного средства, чтобы гарантировать, что вся машина имеет достаточную жесткость во время подъема.

6, с повышенной конструкцией датчика, улучшая стабильность всей машины, более подходящая для условия боковой нагрузки.

7, 9 поддерживающих роликов распределяются с каждой стороны, с большой способностью подшипника, высокой температурной сопротивлением и адаптивностью к суровому рабочее состояние.

IIБезопасное и надежное торможение системы вождения

1, принять режим гидростатической передачи, с небольшим воздействием в начале и остановке, и может реализовать рулевое управление на месте.
2, когда оператор выпускает рычаг вождения, тормоз двигателя автоматически закрыт для обеспечения безопасности парковки.
3, с помощью высокоскоростного и низкоскоростного переключения передач, может достичь высокоскоростного движения и низкоскоростного ползучести.

Iii.Полные устройства безопасности, чтобы обеспечить безопасность подъема

1, Электрогидравлическое устройство ограничения стрелы может надежно ограничить предельное положение стрелки стрелы, чтобы предотвратить аварию потягивания и изгиба стрелы.

2 Антиопервизическое устройство крючка предотвращает подъем крюка за пределы предельной позиции, чтобы предотвратить повреждение крючка и стальной проволочной веревки.

3, Индикатор безопасной нагрузки (ограничитель крутящего момента) гарантирует, что оборудование всегда работает в рамках номинальной нагрузки и обеспечивает безопасность персонала и оборудования.

IVДвигатель

1, Примите двигатель Cummins, оснащенный уникальной топливной системой PT и турбонаддувом.

2, двигатель Cummins с множеством очевидных преимуществ, например. Легкий вес, высокая мощность, большой крутящий момент, низкий расход топлива и простое обслуживание.

ВедущийЦентральный механизм поддержки

1, Высокая надежность механизма поддержки центральной поддержки.

2, принять специальную подкрепленную поддержку шери, которая может принести больший крутящий момент и нагрузку.

VIПодъемная система

1, подъемная система принимает полную гидравлическую передачу со стабильной передачей и хорошей производительности микро движения.

2, лебедка из лаффинга и обмотка лебедки движутся с низким скоростным крутящим мотивами; Лебедка оснащена обычно закрытым тормозом, чтобы обеспечить надежную самопосадку Luffing и лебедки.

3, Моторный вход в лебедку с моторным маслом в лебедке и обмоточной лебедке оснащен высококачественным балансным клапаном, производимым America Sun Company, чтобы гарантировать, что не будет свободного падения под номинальной нагрузкой.

4, Принять стальную проволочную веревку, и начало и остановку может быть уменьшено с помощью блока с несколькими скоростями шкива с лучшим микроуправлением.

VII.Простая и удобная работа

1, вся машина принимает полностью электрическое управление решением для оптимизации подъема и вращения с разных сторон, с быстрым откликом запуска, легкой, гибкой и надежной работой.

2, Система подъема контролирует расширение бума и подъемное действие крючков через универсальный пилотный ручка электрического управления, бренд Италии HC.

3, вращение платформы контролируется электрической ручкой, гибкой и надежной.

4, Идеальная комбинация электронного пилотного управления и гидравлической передачи, с двумя режимами управления быстрым и микро движением, делает работу подъема, имеет превосходное микрометровое движение, а точность микро -движения составляет 2 мм в хорошем состоянии.

VIII.Сильная адаптация

Иметь возможность работать в среде - 20 ℃ ~ + 50 ℃, высота ниже 3000 м и высокой пыли.

IX.Гуманизация операционного пространства

1, операция кабина с просторным пространством и широким зрением; Принять гидравлические амортизационные и подвесные места; Более удобное вождение.

2, гидравлическая система принимает пилотный режим управления, стабильный и надежный.

3, оснащен кондиционером (воздушный кулер)

Фотографии продукта

Wincoo Engineering Co., Ltd (Wincoo) занимается привлечением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C по изготовлению труб, строительству резервуаров, строительству трубопроводов, промышленной производственной линии, Проекту чистой энергии и других промышленных поля.

Наши услуги и сила
У нас есть возможность предоставлять работоспособные решения для поддержки клиентов, чтобы быть награжденными за счет более короткого времени выполнения проекта, меньшими затратами на мужскую час и более высоким методом построения/изготовления эффективности и лучшим качеством во время стадии торгов проекта.

Доступность места для клиента/места на участке, мы можем изучать/проектировать и представлять соответствующие конфигурации по графику проектов, качеству, стоимости и производительности, чтобы гарантировать темп производства соответствует требованиям проекта.

Чтобы поддержать выполнение проекта, мы всегда готовы работать в качестве пожарного, чтобы дать быстрый поставку материалов проекта из разных расходных материалов, инструментов, оборудования/машин до специальных товаров. С гибкостью мы также рады выступить в качестве агента по закупкам в Китае, чтобы добиться необходимых ресурсов.
