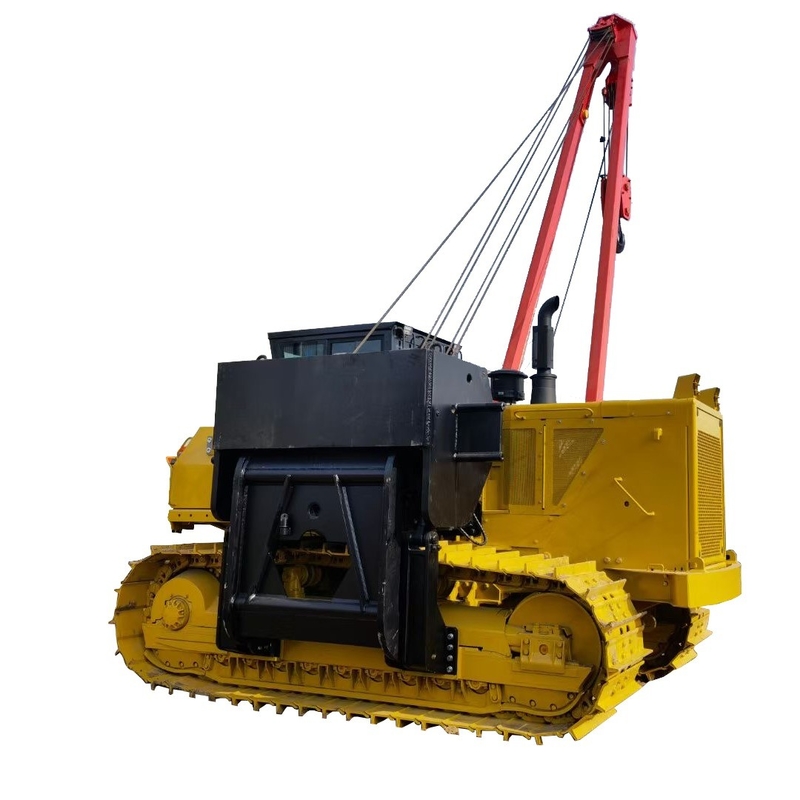

WINCOO 70 тонн боковой бум гидравлический болото трубопровод для производственного завода

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd (WINCOO) занимается предоставлением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C по изготовлению труб, строительству резервуаров, строительству трубопроводов, промышленным производственным линиям, проектам в области чистой энергии и другим отраслям промышленности.

Трубоукладчик HGY в основном используется для операций подъема труб при строительстве трубопроводов, таких как транспортировка труб, укладка труб, сборка и рытье траншей. Шасси трубоукладчика представляет собой специальное гидравлическое шасси, разработанное на основе технологии зрелого шасси экскаватора. Ходовая система использует гидростатический режим трансмиссии, с небольшим воздействием при запуске и остановке, и может реализовать рулевое управление на месте; Система подъема использует полностью гидравлическую трансмиссию, со стабильной передачей и хорошими характеристиками микроперемещения. По сравнению с традиционным трубоукладчиком на базе бульдозера, он имеет очевидные технические и эксплуатационные преимущества.

Трубоукладчик HGY может адаптироваться к рабочей среде от -20 ℃ до +50 ℃, высоте ниже 3000 м, среде с содержанием песка и пыли в воздухе менее 5% и любым погодным условиям, таким как дождь, снег и туман; Способен безопасно и надежно работать на рампе 30 °.
Трубоукладчик HGY имеет разумную конструкцию, компактную структуру, прост в отправке, перемещении и транспортировке и может соответствовать
требованиям железнодорожных перевозок и транспортировки на самоходном плоском прицепе. Адаптируется к строительной площадке и общей дорожной эксплуатации.

1, Сборка шасси
2, Сборка подъема
3, Сборка кабины
4, Сборка двигателя
5, Сборка противовеса
6, Сборка гидравлической системы

Параметры продукта

Модель					HGY20	HGY40	HGY70	HGY90
Макс. грузоподъемность					25 т	45,7 т	70 т	90 т
Номинальная грузоподъемность					21,25 т	38,25 т	59,5 т	76,5 т
Рабочий вес (прибл.)					22 т	35 т	49 т	55 т
Габаритные размеры основного оборудования (ДШВ)					4150×3050×3250 (мм)	4855×3384×3270 (мм)	5630×3400×3540 (мм)	5630×3436×3540 (мм)
Транспортировочный вес основного оборудования					21,5 т	26 т	37,5 т	38,9 т
Среднее давление на грунт					76,4 кПа	85,2 кПа	87,3 кПа	86,6 кПа
Мин. дорожный просвет					480 мм	490 мм	550 мм	550 мм
Макс. преодолеваемый уклон					25°	25°	25°	25°
Применимая среда					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
Двигатель	Модель			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Номинальная мощность			120 кВт	169 кВт	239 кВт	257 кВт 1850 об/мин
		Номинальная частота вращения			1850 об/мин	2000 об/мин	2000 об/мин	2000 об/мин
Ходовая система	Режим работы			Джойстик	Джойстик	Джойстик	Джойстик
		Теоретическая скорость	Вперед (переключение2)	3,29/5,28 км/ч	3,6/6,6 км/ч	3,6/6,6 км/ч	3,6/6,6 км/ч
		Теоретическая скорость		Назад (переключение2)	4,28/7,59 км/ч	4,3/7,7 км/ч	4,4/7,8 км/ч	4,4/7,8 км/ч
		Длина гусеницы на земле			2635 мм	3050 мм	3620 мм	3620 мм
		Ширина гусеницы			560 мм	660 мм	760 мм	760 мм
		Количество опорных катков			7×2	7×2	9×2	9×2
Крановая система	Форма вылета стрелы			Форма подъема троса	Форма подъема троса	Форма подъема троса	Форма подъема троса
		Режим работы			Рукоятка гидравлического управления	Рукоятка гидравлического управления	Рукоятка гидравлического управления	Рукоятка гидравлического управления
		Соединение крана	Длина звена крана	6000 мм	7500/8500 мм	7600/8600 мм	8600/9600 мм
		Соединение крана		Макс. высота подъема	4909 мм	6100/7050 мм	6100/7050 мм	7050/9600 мм
		Угол подъема звена крана			0~85°	0~86°	0~86°	0~86°
		Скорость крюка (от шести до восьми раз)			0~12,0 м/мин	0~6,2 м/мин	0~7,0 м/мин	0~7,0 м/мин
		Время подъема (от четырех до пяти раз)			25 с	20 с	32 с	40 с

Особенности продукта

I. Особенности сборки шасси

1, Принять технологию шасси гидравлического экскаватора, высокопрочное специальное шасси трубоукладчика, с надежным качеством.

2, Гусеница с тремя ребрами или двойными ребрами, девять групп опорных колес и максимальный угол подъема 30°.

3, Главный насос, поворотный двигатель и ходовой двигатель используют немецкий бренд Rexroth для обеспечения надежной работы гидравлической системы всего транспортного средства.

4, Главный клапан использует полностью электрическое управление, которое может работать плавно и реализовывать точную оптимизацию.

5, Принять высокопрочную соединительную конструкцию между ходовой рамой и рамой транспортного средства, чтобы гарантировать, что вся машина имеет достаточную жесткость во время подъема.

6, С увеличенной конструкцией колеи, улучшающей устойчивость всей машины, более подходящей для боковой нагрузки.

7, 9 опорных роликов распределены с каждой стороны, с большой несущей способностью, устойчивостью к высоким температурам и адаптируемостью к суровым условиям эксплуатации.

II. Безопасное и надежное торможение ходовой системы1, Принять гидростатический режим трансмиссии, с небольшим воздействием при запуске и остановке, и может реализовать рулевое управление на месте.

2, Когда оператор отпускает рычаг управления, тормоз ходового двигателя автоматически закрывается для обеспечения безопасности парковки.
3, Благодаря переключению передач на высокой и низкой скорости, можно добиться движения на высокой скорости и ползучести на низкой скорости.
III. Полные устройства безопасности для обеспечения безопасности подъема

1, Электрогидравлическое устройство ограничения вылета стрелы может надежно ограничивать положение ограничения подъема стрелы, чтобы предотвратить несчастный случай с вытягиванием и изгибом стрелы.2, Устройство защиты от перекручивания крюка предотвращает подъем крюка за пределы предельного положения, чтобы предотвратить повреждение крюка и стального троса.

3, Индикатор безопасной нагрузки (ограничитель крутящего момента) гарантирует, что оборудование всегда работает в пределах номинальной нагрузки и обеспечивает безопасность персонала и оборудования.

IV. Двигатель

1, Принять двигатель Cummins, оснащенный уникальной топливной системой PT и турбонаддувом.

2, Двигатель Cummins имеет много очевидных преимуществ, например, легкий вес, высокая мощность, большой крутящий момент, низкий расход топлива и простое обслуживание.V. Центральный поворотный опорный механизм

1, Высокая надежность центрального поворотного опорного механизма.

2, Принять специальную усиленную поворотную опору, которая может выдерживать больший крутящий момент и нагрузку.

VI. Система подъема1, Система подъема использует полностью гидравлическую трансмиссию, со стабильной передачей и хорошими характеристиками микроперемещения.

2, Лебедка подъема и намоточная лебедка приводятся в движение низкоскоростным двигателем с высоким крутящим моментом; лебедка оснащена нормально закрытым тормозом для обеспечения надежной самоблокировки подъема и лебедки.

3, Впускное отверстие для масла двигателя лебедки подъема и намоточной лебедки оснащено высококачественным балансировочным клапаном производства американской компании SUN, чтобы гарантировать отсутствие свободного падения при номинальной нагрузке.

4, Принять подъем стального троса, и удар при запуске и остановке можно уменьшить за счет использования многоскоростного шкивного блока, с лучшим микроконтролем.VII. Простота и удобство эксплуатации

1, Вся машина использует полностью электрическое управление для оптимизации подъема и вращения с разных углов, с быстрым откликом при запуске, легкой, гибкой и надежной работой.

2, Система подъема управляет выдвижением стрелы и действием подъема крюка с помощью универсальной электрической пилотной рукоятки, марки Italy HC.

3, Вращение платформы управляется электрической пилотной рукояткой, гибкой и надежной.

4, Идеальное сочетание электронного пилотного управления и гидравлической трансмиссии, с двумя режимами управления - быстрым и микроперемещением, делает операцию подъема превосходным микроперемещением, а точность микроперемещения составляет 2 мм в хорошем состоянии.

VIII. Сильная адаптируемостьСпособен работать в среде от -20 ℃ до +50 ℃, на высоте ниже 3000 м и с высокой запыленностью.

IX. Гуманизация рабочего пространства

1, Операторская кабина с просторным пространством и широким обзором; принять гидравлические амортизирующие и подвесные сиденья; более комфортное вождение.

2, Гидравлическая система использует режим пилотного управления, стабильный и надежный.

3, Оснащен кондиционером (воздушным охладителем)

Фотографии продуктаWincoo Engineering Co., Ltd (WINCOO) занимается предоставлением наиболее подходящих решений/оборудования для клиентов, производителей, компаний EPC/C по изготовлению труб, строительству резервуаров, строительству трубопроводов, промышленным производственным линиям, проектам в области чистой энергии и другим отраслям промышленности.
