Name: Профессиональная машина для резки труб с высокой производительностью
Brand: Wincoo Engineering Co., Ltd.
SKU: FPWC-III
Availability: InStock

Подробная информация о продукции

Место происхождения: Цзянсу, Китай

Фирменное наименование: WINCOO

Номер модели: FPWC-III

Условия оплаты и доставки

Цена: $12,000.00/sets 1-199 sets

Лучшая цена

Подробная информация о продукции

Описание продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Высокопроизводительная трубная режущая машина, Машина для резки труб с контролером с ЧПУ, Высокопроизводительная холодная режущая машина


Размеры:	507460800 мм	Тип двигателя:	Сервомотор
Состояние:	Новый	Напряжение:	AC220±10в 50 Гц
Номинальная мощность:	600 Вт	Размер ((LWH):	507460800 мм
Масса (кг):	10 кг	Год:	2022
Гарантия:	1 год	Ключевые точки продаж:	Высокая производительность
Применимые отрасли:	Производственный завод, строительные работы	Местонахождение выставочного зала:	Никаких
Вид сбыта:	Новый продукт 2020	Отчет об испытаниях машины:	Предоставлено
Видеосюжет выездной инспекции:	Предоставлено	Гарантия на основные компоненты:	1 год
Основные компоненты:	Двигатель	Наименование продукта:	Машины для резки труб плазмой и пламенем
Применение:	конструкция трубы	Материал для резки:	Сталь углерода нержавеющей стали металла
Режим резки:	Кислородная резка плазмы Cutting+	Система управления:	Контроллер с ЧПУ

Размеры:	507460800 мм
Тип двигателя:	Сервомотор
Состояние:	Новый
Напряжение:	AC220±10в 50 Гц
Номинальная мощность:	600 Вт
Размер ((LWH):	507460800 мм
Масса (кг):	10 кг
Год:	2022
Гарантия:	1 год
Ключевые точки продаж:	Высокая производительность
Применимые отрасли:	Производственный завод, строительные работы
Местонахождение выставочного зала:	Никаких
Вид сбыта:	Новый продукт 2020
Отчет об испытаниях машины:	Предоставлено
Видеосюжет выездной инспекции:	Предоставлено
Гарантия на основные компоненты:	1 год
Основные компоненты:	Двигатель
Наименование продукта:	Машины для резки труб плазмой и пламенем
Применение:	конструкция трубы
Материал для резки:	Сталь углерода нержавеющей стали металла
Режим резки:	Кислородная резка плазмы Cutting+
Система управления:	Контроллер с ЧПУ

Профессиональная машина для резки труб с высокой производительностью

WINCOO ENGINEERING CO., LTD.

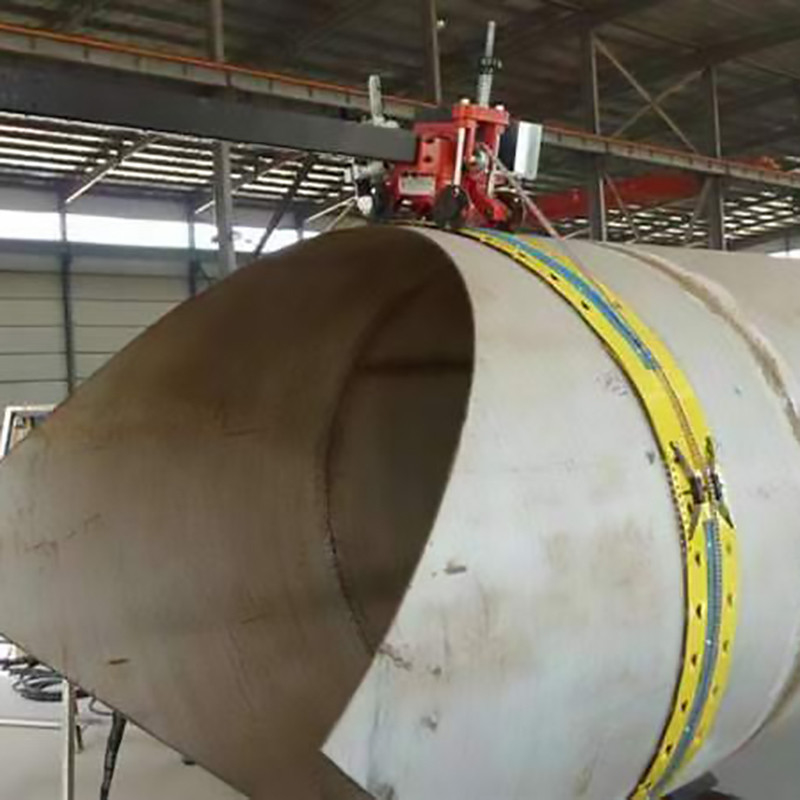

Режущая машина будет ползать по трубам и отправлять высокоточную информацию о местоположении в систему управления, а затем немедленно следовать за линией резки.Этот метод резки совершенно отличается от традиционного большого масштаба трубы пересечения линии резки метод.

Уникальная портативная и конусовая машина для резки профилей может использоваться на заводе и на месте, почти подходит для всех труб с
Его точность резки может достигать 1 мм с встроенной программой и параметризированным интерфейсом ввода. Вся машина чувствительна и может быть легко управлена, доставлена и хранится.,Программа может быть обновлена.

Не нужно импортировать CAD, параметризированный входный интерфейс, один человек может управлять им, полные базы моделей, предоставляя услугу по заказу модели.

Главный кадр

1- Скриншот с линиями2- Скриншот с датчиками
3- Часть основания машины
4- Одноосевая рука
5- Зажим для факела

Контрольная коробка

1- Защитная маска

2- Контрольная коробка
3- Контрольная панель
4- фильтр воздуха

Антискользящая цепь

1- Антискользящая цепь

2- Союз цепочек
3- Плоская булавка

Орбитальная трасса

Справа налево:

СТГ1, СТГ2, СТГ3, СТГ4, СТГ5, СТГ6

Соединитель когтей

1- отверстие

2- крючок
3-длинный шестиугольный болт

Параметр продукта
Таблица 1.Лектотип оборудования
Тип	Модель	Программа	Диаметр трубы	Горизонтальная корректировка
Упрощенная машина	TP1-JH	01/07	< 320 мм	200 мм
Основная машина	TP1-JB			< 680 мм	400 мм
Стандартная машина	TP1-BZ			< 1020 мм	600 мм
Классическая машина R	TP1-R80B	01/02/03/05/06/07/08	< 1800 мм	800 мм
Классическая машина X	TP1-X80B	01/02/03/05/06/07/08/09/10/11/12	< 3000 мм	800 мм
Машина для подвязки	TP1-PSK	07	320-1420 мм	200 мм

Орбитальная трасса
Таблица 2.Обстоятельства орбиты режущей машины
Нет, нет, нет.	Модель	Длина/м	Регулируемый диапазон/м	Клюв с дополнительным задним диапазоном регулировки
1	STG1	0.98	0.54 ~ 0.71	0.68-0.86
2	STG2	1.23	0.79 ~ 0.96	0.93 ~ 1.14
3	STG3	1.38	0.91 ~ 1.16	1.06 ~ 1.30
4	STG4	1.72	1.16 - 1.45	1.30 ~ 1.60
5	STG5	1.90	1.46 ~ 1.63	1.60 ~ 1.81
6	STG6	2.50	2.06 ~ 2.23	2.20 - 2.41

Таблица 3.Опция сопоставления орбиты
Нет, нет, нет.	ОД трубы/мм	Предлагаемые орбиты
1	320-400	STG3
2	400-495	STG4
3	495-550	STG5
4	550 - 680	STG1+ STG3
5	630 - 770	STG1+ STG 4
6	730-830	STG1+ STG 5
7	810-915	STG2+ STG 5
8	915-1020 гг.	STG1+ STG 6
9	1000-1100	STG2+ STG 6
10	1040-1160	STG3+ STG 6
11	1120 - 1250	STG4+ STG 6
12	1219-1310 гг.	STG5+ STG 6
13	1270-1480 гг.	STG3+ STG 4+ STG 5
14	1410-1500 гг.	STG6+ STG 6
15	1450-1595 гг.	STG2+ STG 5+ STG 6
16	1520 - 1675 гг.	STG6+ STG 6+ STG 1

Таблица 4. Контрольная коробка
Дисплей	111мм×62ммLCD
Кнопка "Нет".	20 шт.
Защита от отключения	10 лет
Рабочая температура	-10°C ≈ +55°C
Напряжение	220В переменного напряжения
Сила	600 Вт
Основной комплект Вес	5 кг
Размер	400 ((L) × 200 ((W) × 200 ((H) мм

Преимущества продукта

1, Теоретические инновации

Технология датчиков используется для контроля траектории.отправляет высокоточную информацию о местоположении в режиме реального времени в систему управленияЭтот метод управления совершенно отличается от традиционного резки линий пересечения труб.

2Структурные инновации

Впервые было предложено полное решение на месте резки линии пересечения трубопровода.

метод резки вокруг трубы, объем и вес могут быть значительно уменьшены, что легко переносится на площадку, не занимает ресурсы мастерской,и может реализовать гибкую планировку производственной линии.

Фото продуктов

Wincoo Engineering Co., Ltd (WINCOO) занимается предоставлением наиболее подходящих решений/оборудования для клиента, производителей, EPC/C компаний по изготовлению труб, строительству танков,строительство трубопроводовПромышленные производственные линии, проект по чистой энергии и другие промышленные области.

Наши услуги и сила
У нас есть способность предоставлять работоспособные решения для поддержки клиентов, чтобы получить более короткое время выполнения проекта,меньшие затраты на рабочее время и более эффективный метод строительства/изготовления и лучшее качество на этапе проведения торгов.

Основываясь на наличии места на объекте клиента, мы можем изучать/проектировать и представлять соответствующие конфигурации по графику проекта, качеству,стоимость и производительность для обеспечения темпов производства в соответствии с требованиями проекта.

Чтобы поддержать реализацию проекта, мы всегда готовы работать в качестве пожарного, чтобы быстро обеспечить поставку материалов для проекта от различных расходных материалов, инструментов, оборудования / машин до специальных товаров.С гибкостью, мы также рады выступать в качестве агента по закупкам в Китае для поиска необходимых ресурсов поставок.
