WQ-III Магнитный трубный орбитальный сварочный трактор с электрическим и ручным типом
WQ-III подходит для сварки внутренних и внешних стен трубопроводов.
Автоматический сварный тягач CO2 широко используется в судах, мостах, локомотивах, стальных конструкциях, нефтехимической промышленности и других отраслях промышленности, подходящий для различных конструкций сварки, таких как:арматурная плита, реберная плита, поперечные части сварки, сварка с помощью коробки балки и т. д. Его основными преимуществами являются:
1, Уменьшить интенсивность труда и улучшить условия труда;
2Для повышения рабочей эффективности это в 1,5 раза больше, чем при ручной сварке;
3Избегайте плохого качества сварного шва, вызванного человеческими факторами, дефектный уровень ручной сварки около 20%, иавтоматический сварный тягач не будет производить уровень дефектов сварки из-за искусственного сварки. поэтому его всеобъемлющая польза почти на 200% выше, чем у ручной сварки;
4Высокая степень автоматизации для обеспечения стабильности качества сварки;
5Простая и удобная эксплуатация, не требует высококвалифицированных технических работников.
1, WQ-III - это автоматическое сварочное устройство, с одной сваркой можно получить более широкую сварку.
2, скорость вращения, диапазон вращения, положение центра и время левого и правого пребывания могут быть настроены, подходящие для различных спецификаций сварки.
3Небольшие размеры, легкий вес, легко устанавливать и перемещать, неопытные работники также могут выполнять сварку.
4, Постоянный магнит установлен для предотвращения отключения линии сварки во время сварки.
Подходит для сварки труб различных стальных конструкций.
Компоненты: устройство для раскачивания сварочного пистолета, слайдер, рукоятка сварочного пистолета, контрольная коробка, панель управления и другие принадлежности:
1, Колебательное устройство: используется для привода сварного пистолета для сварки маятника
2Двигательная часть: приводное устройство тележки состоит из четырех магнитных колес, спиральных колес, цепей и колёс.
3, Слайдерная часть: используется для регулирования положения сварочного пистолета, вы можете тонко настроить положение до и после сварочной работы.
4, приспособление для сварочного пистолета: устройство зажима сварочного пистолета, оно может регулировать угол сварочного пистолета.
5Для подробной информации см. метод работы панели управления.
Введение в панель управления
1, Кнопка для регулирования тока и напряжения: поворачивайте кнопку по часовой стрелке, чтобы увеличить значение (Трактор имеет два розетки 3P и 8P, при использовании 3P розетки,Кнопка регулировки тока и напряжения недействительна, а затем ток и напряжение проволочного питателя должны регулироваться; ручка управления током и напряжением эффективна при использовании 8P-насоса)
2, Кнопка выбора для сварки/несварки: кнопка должна быть в положении сварки для сварки
3Точка подачи: ручное устройство подачи проволоки
4, Пешеходный переключатель: управлять автомобилем ходьбы и остановки, если переключатель "сварка/несварка" помещен в положение "несварка", открыть переключатель ходьбы, трактор только ходьбы без сварки
5Регулирование скорости ходьбы: регулирующая кнопка скорости ходьбы трактора. Рекомендуется регулировать скорость ходьбы трактора после включения переключателя ходьбы
6Выбор направления ходьбы: выбирать левый или правый
7, переключатель питания и индикаторный свет: индикаторный свет включен после включения питания
8, Управление колебанием часть: он может регулировать скорость колебания, диапазон колебания, левое и правое время пребывания, центральное положение и режим колебания
| Положения |
Параметр |
Примечание |
| Трактор |
Электрическое питание |
220В переменного тока |
| Размер |
240х330х310 |
W×L×H |
| Вес |
16 кг |
Включая свингера |
| Режим движения |
Движение на четырех колесах |
Магнитное колесо |
| Скорость хода |
0∼700 мм/мин |
| Колебательный двигатель |
DC24V 18RPM |
| Регулируемый диапазон сварочного пистолета |
Вверх и вниз |
| До и после |
85 мм |
| Диапазон регулировки рабочего угла |
360° |
| Выполнить регулировку диапазона угла |
0° |
| Контроль |
Операционная функция |
Режим подвижения |
|
| Скорость вращения |
0-10RPM ((Показать с масштабом) |
| Область колебания |
0-±10°Показать с масштабом) |
| Корректировка времени проживания слева и справа |
0-2S ((Показать с масштабом) |
| Центральный диапазон движения |
0-±8° |
| Провод питания |
| Начинается/останавливается ходьбой |
| Контроль тока/напряжения сварки |
| Выбор направления хода |
| Регулирование скорости ходьбы |
0∼1000 мм/мин ((Показать с масштабом) |
| Опции сварки/несварки |
A. Подготовка к сварке
1Необходимые инструменты для сварки - это сварочные машины и устройства для питания проволоки.
2, Специальные кабели управления (AC 220V) требуются. Различные источники питания для сварки требуют разных кабелей
3, требуются резервуары СО2 для сварки
4Автоматический сварный факел с CO2
5, Другие необходимые инструменты
B. Способ подключения трактора
1, Установите трактор и поместите его на рабочую поверхность
2, Установите провод на провод питания поднос и потянуть провод к концу факела
3, Конец факела подключен к проводу питания
4, Управляющий источник питания подключен к порту 8P панели управления трактора
5, Управляющий кабель питания подключен к AC 220
6, Специальный кабель управления имеет четыре соединения, один подключен к 220V источнику питания, другой подключен к сварочной машины, а другие два соответственно сварочной машины и проволочной машины передачи.
C. Список упаковки
| Наименование деталей |
Количество |
Единица |
Примечание |
| Пешеходный сварный тягач |
1 |
набор |
|
| Качаться нос |
1 |
набор |
|
| Линия электропередач |
1 |
шт. |
Около 10-15 метров. |
| Сварный сигнальный кабель факела |
1 |
шт. |
Около 0,5 м. |
| Линия сигнального канала |
1 |
шт. |
Около 0,5 м. |
| Спецификация |
1 |
шт. |
|
| Внутренний шестиугольный инструмент |
1 |
набор |
|

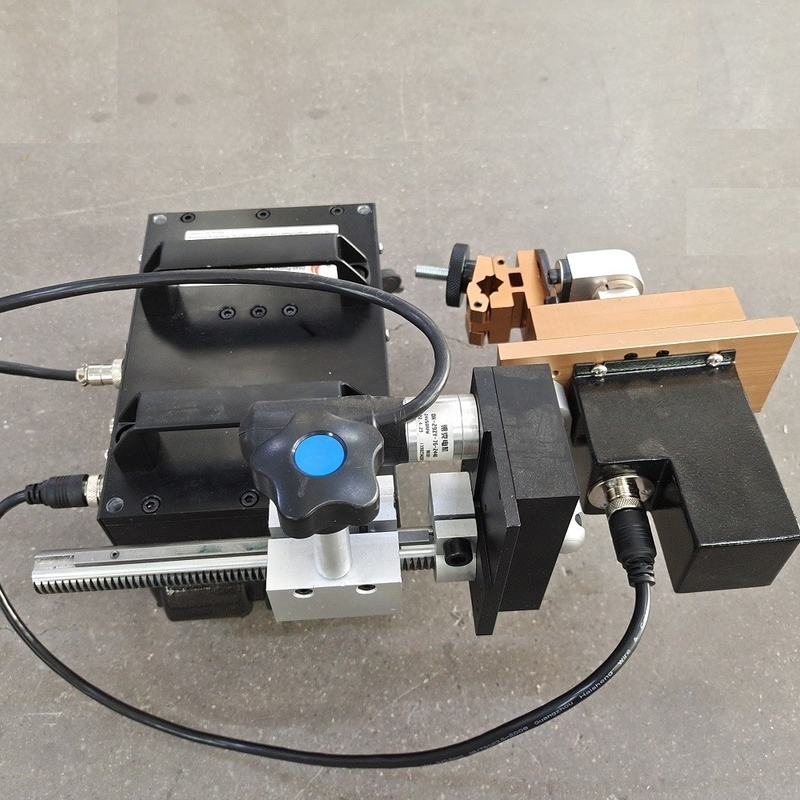

Д. Продкут Пикчерс
