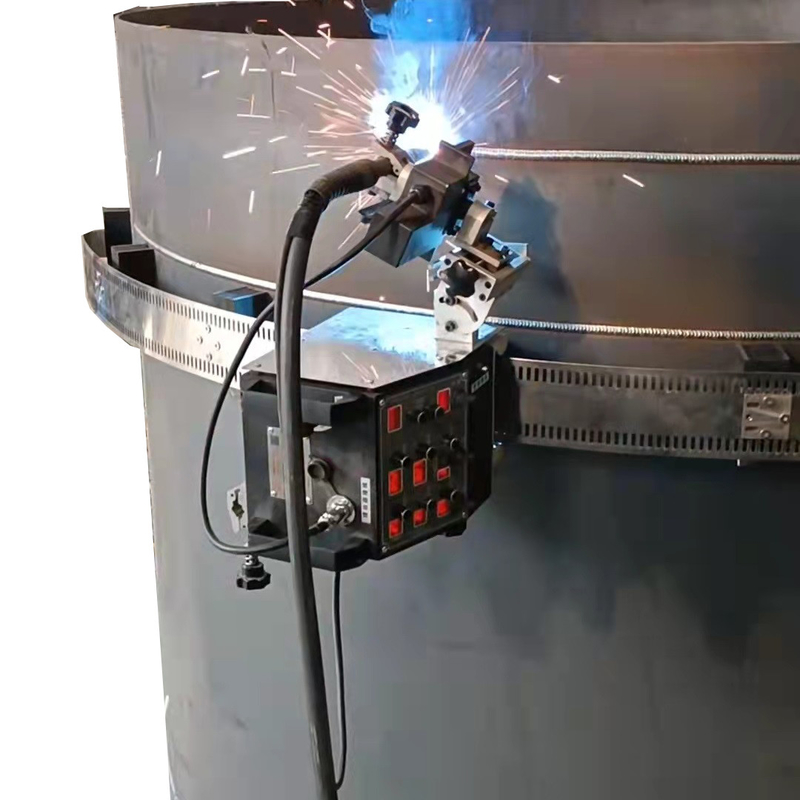

Простой танковый сварочный трактор с прямым и гибким треком

Процедура сварки

Прямые рельсы:

Шаг 1: Используйте 6 M4X12 шестиугольных винтов для установки 3 комплекта магнитных сидений на треке. Обратите внимание, что рукоятка магнита находится в направлении стойки.Еще один набор треков может быть перекрыт на конце соединительной пластины и используется бесконечно.

Шаг 2: Установите хост сварочного робота на рельсе с одного конца рельса, обратите внимание на ходящее сцепление в открытом положении.

Гибкие рельсы:

Шаг 1: монтируйте 3 набора магнитов на 3 магнитных положения в середине рельса с помощью 12 M6X16 плоских болтов.

Шаг 2: отпустите сцепление рельса, установите сварочный робот на рельсе, закройте сцепление, и хозяин может скользить по рельсу.Главный двигатель может работать нормально при использовании.

Шаг 3:Установить прессовую пластину, сверхтонкую плоскую подкладку и мягкую рельсу на магнитном алюминиевом блоке с тремя по очереди плоскими болтами M6X16, затянуть и собрать рельсы.Еще один набор концов рельсов можно вставить под пластинку для бесконечной циркуляции..

Шаг 4:Настроить внешнее вспомогательное устройство на разумную высоту, внешнее вспомогательное устройство скользило по сварочному пистолету для поддержки во время сварки.может эффективно предотвратить сварочный пистолет высокий и низкий или трясти.

Общая установка

1Прикрепите факел к клипсу и затяните его.

2. Прикрепите факел к клипсу и затяните его. Установите проволоку управления сваркой (концы пистолета) здесь и затяните его.

3. установить кабель управления сварной ручкой (хвост) на силовой коробке (слева), установить кабель управления проволокой на силовой коробке (справа) и затянуть его.

4. Снимите 2 провода из управляющей рукоятки сварки проволочного питателя, закрутите или сварьте преобразовательный соединение к исходной линии управления, приклейте изоляционную ленту,устанавливать разъем управления проволокой на коробке питания к стыковочному соединению, идеальное решение. Вставка электростанции подключена к источнику питания AC220V 50/60Hz для использования.

5Установите здесь линию управления осциллятором и затяните ее.

6. Установите сварную проволоку на проволочную карту, обратите внимание на колебания проволочного виггера, оставьте достаточно места для помех, иначе это повлияет на проволоку и повредит виггера.

7. установить розетку линии управления проволокой питания и две прессовые отверстия в конце рукоятки сварки на проволоку питания (Panasonic) и затянуть его.
