Состояние:	Новый	Гарантия:	1 год
Применимые отрасли:	Производственный завод, строительные работы	Масса (кг):	22000
Местонахождение выставочного зала:	Никаких	Видеосюжет выездной инспекции:	Предоставлено
Отчет об испытаниях машины:	Предоставлено	Вид сбыта:	Обычный продукт
Гарантия на основные компоненты:	1 год	Основные компоненты:	ПЛК, двигатель, двигатель, насос
Уникальная точка продажи:	Высокая эксплуатационная эффективность	Наименование продукта:	PipeLayer
Применение:	Строительная техника трубопровода	Послепродажное обслуживание:	Видеоподдержка

Состояние:	Новый
Гарантия:	1 год
Применимые отрасли:	Производственный завод, строительные работы
Масса (кг):	22000
Местонахождение выставочного зала:	Никаких
Видеосюжет выездной инспекции:	Предоставлено
Отчет об испытаниях машины:	Предоставлено
Вид сбыта:	Обычный продукт
Гарантия на основные компоненты:	1 год
Основные компоненты:	ПЛК, двигатель, двигатель, насос
Уникальная точка продажи:	Высокая эксплуатационная эффективность
Наименование продукта:	PipeLayer
Применение:	Строительная техника трубопровода
Послепродажное обслуживание:	Видеоподдержка

Трубопроводчик для подъема подземных трубопроводов

WINCOO ENGINEERING CO., LTD.

Трубопроводчик HGY в основном используется для подъема труб в строительстве трубопроводов, таких как транспортировка труб, прокладка труб, сборка и траншеи.Шасси трубопровода - это специальное гидравлическое шасси, разработанное на основе зрелой технологии шасси экскаватора.. Система движения использует режим гидростатической трансмиссии, с небольшим воздействием на старт и остановку, и может реализовать рулевое управление на месте; Система подъема использует полную гидравлическую трансмиссию,с стабильной трансмиссией и хорошей производительностью микродвиженияПо сравнению с традиционным бульдозером имеет очевидные технические и прикладные преимущества.

HGY Pipelayer может адаптироваться к рабочей среде - 20 °C ~ + 50 °C, высоте ниже 3000 м, среде с менее чем 5% песка и пыли в воздухе и любых погодных условиях, таких как дождь,снег и туман; быть в состоянии безопасно и надежно работать на 30° рампе.
HGY трубопровод имеет разумную конструкцию, компактную структуру, легкую отправку, перенос и транспортировку и может удовлетворить потребности
Требования железнодорожного транспорта и самоходных плоских прицепов.

1" Задница ".
2Поднимаю задницу
3Таксист.
4Двигатель задница.
5Противовес задница
6Гидравлическая система

Параметры продукта

Модель					HGY20	HGY40	HGY70	HGY90
Максимальная грузоподъемность					25 т	45.7t	70 т	90 т
Номинальная грузоподъемность					21.25 т	38.25 т	59.5t	76.5t
Рабочая масса (приблизительно)					22 т	35 т	49 т	55 т
Диаметры основного оборудования (LWH)					4150×3050×3250 (мм)	4855×3384×3270 (мм)	5630×3400×3540 (мм)	5630×3436×3540 (мм)
Масса груза для основного оборудования					21.5t	26 т	37.5t	38.9t
Среднее давление на земле					760,4 КПа	85.2KPa	87.3KPa	860,6 КПа
Минимальный просвет на земле					480 мм	490 мм	550 мм	550 мм
Максимальная степень ускоренности					25°	25°	25°	25°
Применимая среда					-50 °C ~ + 65 °C	-50 °C ~ + 65 °C	-50 °C ~ + 65 °C	-50 °C ~ + 65 °C
Двигатель	Модель			Шанхай SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Номинальная мощность			120 кВт	169 кВт	239 кВт	257 КВт1850 оборотов в минуту
		Номинальная вращающаяся скорость			1850 оборотов в минуту	2000 оборотов в минуту	2000 оборотов в минуту	2000 оборотов в минуту
Система ходьбы	Режим работы			Джойстик	Джойстик	Джойстик	Джойстик
		Теоретическая скорость	Вперед (смена 2)	3.29/5.28 км/ч	30,6/6,6 км/ч	30,6/6,6 км/ч	30,6/6,6 км/ч
		Теоретическая скорость		Назад. (смена 2)	4.28/7.59 км/ч	40,3/7,7 км/ч	40,4/7,8 км/ч	40,4/7,8 км/ч
		Длина рельса на земле			2635 мм	3050 мм	3620 мм	3620 мм
		Ширина рельса			560 мм	660 мм	760 мм	760 мм
		Количество железнодорожных роликов			7х2	7х2	9х2	9х2
Система крана	Форма диапазона			Форма нажатия проволочной веревки	Форма нажатия проволочной веревки	Форма нажатия проволочной веревки	Форма нажатия проволочной веревки
		Режим работы			Гидравлическая ручка управления	Гидравлическая ручка управления	Гидравлическая ручка управления	Гидравлическая ручка управления
		Кранное соединение	Протяженность соединения крана	6000 мм	7500/8500 мм	7600/8600 мм	8600/9600 мм
		Кранное соединение		Максимальная высота подъема	4909 мм	6100/7050 мм	6100/7050 мм	7050/9600 мм
		Угол прокачки кранного звена			0 ~ 85°	0~86°	0~86°	0~86°
		Скорость крюка ((шесть-восемь раз)			0 ~ 12,0 м/мин	0 ~ 6,2 м/мин	0 ~ 7,0 м/мин	0 ~ 7,0 м/мин
		Время подъема ((четыре-пять раз)			Двадцать пять	Двадцатые	32 с.	Сорок

Характеристики продукта

I. Особенности сборки шасси

1Принять технологию гидравлического шасси экскаватора, высокопрочный специальный шасси трубопровода, с надежным качеством.

2Три ребра или двойные ребра, девять групп подъемных колес и максимальный угол подъема 30°.

3, Главный насос, вращающийся двигатель и движущийся двигатель используют немецкую марку Rexroth для обеспечения надежной работы гидравлической системы всего транспортного средства.

4, Главный клапан принимает полное решение электрического управления, которое может работать плавно и реализовать точную оптимизацию.

5, Принять высокопрочную структуру соединения между ходовой рамой и рамой транспортного средства, чтобы обеспечить, что вся машина имеет достаточную жесткость во время подъема.

6, с увеличенной конструкцией габарита, улучшая стабильность всей машины, более подходящей для боковой нагрузки.

7, 9 поддерживающие ролики распределены по каждой стороне, с большой несущей способностью, высокой температурной стойкостью и адаптивностью к суровым условиям работы.

II. Второй этапБезопасное и надежное торможение системы привода

1Принимает режим гидростатической трансмиссии, с небольшим воздействием при запуске и остановке, и может реализовать рулевое управление на месте.
2, Когда оператор освобождает приводной рычаг, тормоз приводного двигателя автоматически закрывается для обеспечения безопасности парковки.
3, посредством высокоскоростного и низкоскоростного переключения передач, может достичь высокоскоростного движения и низкоскоростного ползания.

III.Комплексные средства безопасности для обеспечения безопасности подъема

1, Электрогидравлическое ограничительное устройство бума может надежно ограничить повышающее предельное положение бума, чтобы предотвратить несчастный случай тяги и изгиба бума.

2, Антипереворачивающее устройство крюка предотвращает подъем крюка выше предельного положения, чтобы предотвратить повреждение крюка и стальной проволоки.

3Индикатор безопасной нагрузки (ограничитель крутящего момента) гарантирует, что оборудование всегда работает в пределах номинальной нагрузки и обеспечивает безопасность персонала и оборудования.

IV.Двигатель

1, Принять двигатель Cummins, оснащенный уникальной топливной системой PT и турбонаддувом.

2, двигатель Cummins с многими очевидными преимуществами, например, легкий вес, высокая мощность, большой крутящий момент, низкое потребление топлива и простое обслуживание.

В.Механизм поддержки центрального вращения

1Высокая надежность центрального механизма поддержания.

2, Принять специальную усиленную спиральную поддержку, которая может выдерживать больший крутящий момент и нагрузку.

VI.Система подъема

1, Система подъема использует полную гидравлическую трансмиссию, с стабильной трансмиссией и хорошей производительностью микродвижения.

2, Лебедка и винт приводятся в движение низкоскоростным двигателем с высоким крутящим моментом; лебедка оснащена обычно закрытым тормозом, обеспечивающим надежное самозакрытие лебедки и лебедки.

3, Впуск моторного масла в лопательную и намотную лебедку оснащен высококачественным балансовым клапаном, произведенным компанией America SUN, чтобы гарантировать отсутствие свободного падения под номинальной нагрузкой.

4, Принять стальной проволоки веревки луффинга, и начало и остановки воздействие может быть уменьшено с помощью многократной скорости штурвал блока, с лучшим микроконтролем.

VII.Простая и удобная работа

1, Вся машина использует полностью электрическое решение управления для оптимизации подъема и вращения с нескольких углов, с быстрой реакцией на запуск, легкой, гибкой и надежной работой.

2Система подъема управляет расширением бума и подъем крючком с помощью универсальной электрической ручки управления пилотом, марки Italy HC.

3, вращение платформы управляется электрической ручкой пилота, гибкой и надежной.

4, Идеальное сочетание электронного управления пилотом и гидравлической трансмиссии, с двумя режимами управления быстрого и микро движения делает подъемную операцию иметь превосходные микро движения,и точность микро движения 2 мм в хорошем состоянии.

VIII.Сильная адаптация

Уметь работать в условиях температуры - 20 °C ~ + 50 °C, высоты менее 3000 м и высокой пыли.

IX.Гуманизация операционного пространства

1, управляемая кабина с просторным пространством и широким видением; применять гидравлические амортизирующие и подвесные сиденья; более комфортное вождение.

2Гидравлическая система использует режим управления пилотом, стабильный и надежный.

3, оборудованный кондиционером (воздушный охладитель)

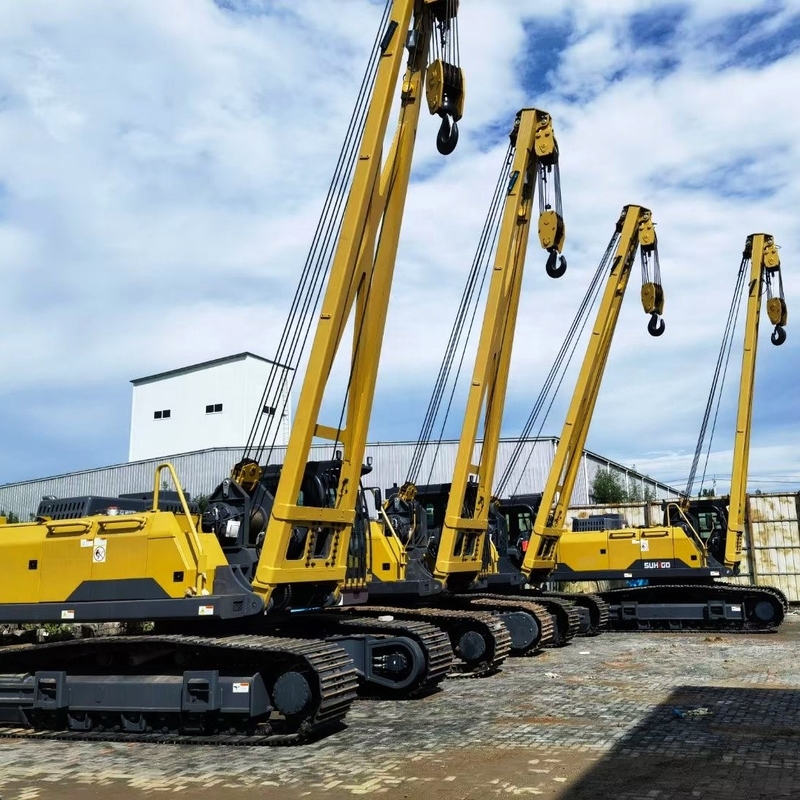

Фото продуктов

Wincoo Engineering Co., Ltd (WINCOO) занимается предоставлением наиболее подходящих решений/оборудования для клиента, производителей, EPC/C компаний по изготовлению труб, строительству танков,строительство трубопроводовПромышленные производственные линии, проект по чистой энергии и другие промышленные области.

Наши услуги и сила
У нас есть способность предоставлять работоспособные решения для поддержки клиентов, чтобы получить более короткое время выполнения проекта,меньшие затраты на рабочее время и более эффективный метод строительства/изготовления и лучшее качество на этапе проведения торгов.

Основываясь на наличии места на объекте клиента, мы можем изучать/проектировать и представлять соответствующие конфигурации по графику проекта, качеству,стоимость и производительность для обеспечения темпов производства в соответствии с требованиями проекта.

Чтобы поддержать реализацию проекта, мы всегда готовы работать в качестве пожарного, чтобы быстро обеспечить поставку материалов для проекта от различных расходных материалов, инструментов, оборудования / машин до специальных товаров.С гибкостью, мы также рады выступать в качестве агента по закупкам в Китае для поиска необходимых ресурсов поставок.
