Продвинутая гидравлическая система подъема для конструкции подъема танков с управлением PLC

Оборудование для подъема гидравлических резервуаров типа YT-C представляет собой комплект крупногабаритного гидравлического подъемного оборудования, специально разработанного нашей компанией для проекта национального резерва сырой нефти в 1994 году. При увеличении или уменьшении количества гидроцилиндров и системы насосных станций, этот тип оборудования может применяться для инвертированной конструкции больших резервуаров различного объема, от тысяч до сотен тысяч кубических метров.
Система управления использует модульную конструкцию Siemens PLC, проста в эксплуатации, надежна. Гидроцилиндр может использоваться для однократной или многократной регулировки высоты подъема, а также для централизованного управления несколькими группами. Благодаря более чем десятилетнему опыту, мы постоянно оптимизируем оборудование, улучшаем производственный процесс, что значительно повышает качество и производительность продукции, за что получаем высокую оценку большинства пользователей.

★Общая структура оборудования

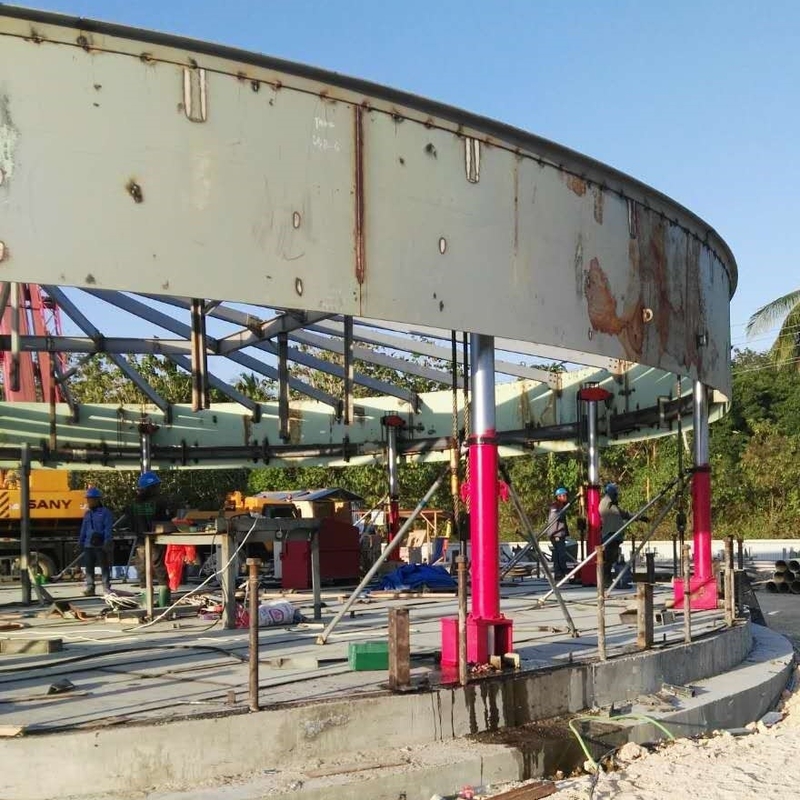

1. Оборудование равномерно размещается внутри поднимаемого резервуара. Общая сила и боковая сила оборудования рассчитываются строго и успешно применяются.

2. Конструкция строгая и компактная, выходное усилие регулируется, скорость подъема соответствует требованиям, а точность синхронизации высока.

★Принцип работы оборудования

Передача усилия:выходное усилие гидроцилиндра → стальной трос → подъемное кольцо (приваренное к подъемной проушине) → ребро для передачи усилия → подъем стенки резервуара

Процесс управления подъемом:

1. Блок управления насосной станцией (поворотная кнопка выбора) → Блок централизованного управления (Рисунок 1-3) → гидравлическая подъемная насосная станция (соленоид группы клапанов) → устройства PLC → блок централизованного управления → гидравлическая подъемная насосная станция → интегральный или частичный подъем или опускание гидроцилиндра.

2. Блок управления насосной станцией (поворотная кнопка выбора) → ручка управления → гидроцилиндр (один или несколько) точная регулировка вверх и вниз.

Технические параметры

Примечания: Индивидуальные заказы

Мы:

1. Поддержим вас в победе над проектом на этапе торгов. Мы можем предоставить вам более подходящие конфигурации, чтобы помочь вам сократить время строительства.
2. Мы можем предоставить все технические документы и советы для поддержки вас в разъяснении процедуры строительства.
3. Мы можем рассчитать наиболее подходящее количество гидравлических домкратов в соответствии с весом резервуара.
4. Мы можем предоставить вам подходящие аксессуары для гидравлических домкратов по гораздо более конкурентоспособной цене от нашего давнего делового партнера, если вам это необходимо.
5. Мы можем предоставить услуги по обучению персонала на месте, а также услуги по эксплуатации или предоставлению рабочей силы или в качестве субподрядчика.
