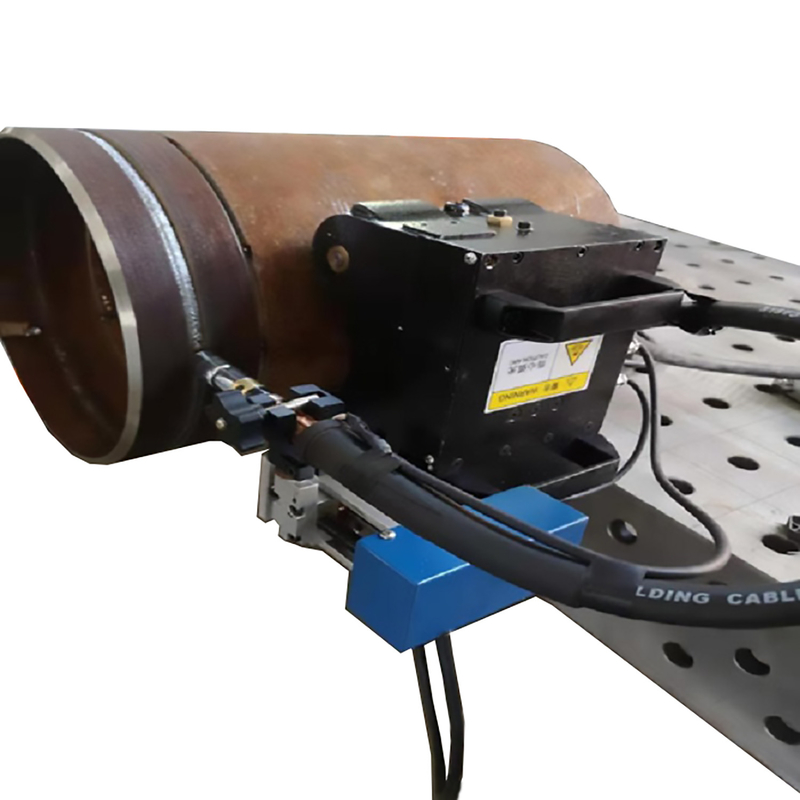

Автоматическое устройство для сварки орбитальных труб

Автоматическая машина для сварки трубопроводов с полным положением является передовым решением, предназначенным для высокоэффективной, точной сварки нефтегазовых, газовых и жидкостных трубопроводов на большие расстояния.Проектированы для работы во всех позициях сварки (1G - 6G), это оборудование обеспечивает бесшовное качество соединений в горизонтальной, вертикальной, надводной и наклонной направлениях .≈ критическое требование длямежгосударственные трубопроводные проекты, охватывающие различные регионы.

Технический параметр:

Позиции		Параметр	Примечание
Трактор	Электрическое питание	220В переменного тока
	Размер	240х330х310	W×L×H
	Вес	16 кг	Включая свингера
	Режим движения	Движение на четырех колесах	Магнитное колесо
	Скорость хода	0∼700 мм/мин
	Колебательный двигатель	DC24V 18RPM
	Регулируемый диапазон сварочного пистолета	Вверх и вниз
		До и после	85 мм
		Диапазон регулировки рабочего угла	360°
		Выполнить регулировку диапазона угла	0°
Контроль	Операционная функция	Режим подвижения
		Скорость вращения	0-10RPM ((Показать с масштабом)
		Область колебания	0-±10°Показать с масштабом)
		Корректировка времени проживания слева и справа	0-2S ((Показать с масштабом)
		Центральный диапазон движения	0-±8°
		Провод питания
		Начинается/останавливается ходьбой
		Контроль тока/напряжения сварки
		Выбор направления хода
		Регулирование скорости ходьбы	0∼1000 мм/мин ((Показать с масштабом)
		Опции сварки/несварки

Ключевые особенности:

1. Способность к сварке во всех направлениях
   Оборудована программируемой вращающейся рукой и адаптивной системой отслеживания, машина поддерживает стабильные характеристики дуги и последовательное образование шариков независимо от ориентации трубы.Двухмоторная система привода позволяет точно управлять на 0.1° разрешение для сложных путей сварки.

2. Совместимость с несколькими процессами
   Поддерживает импульсные MIG/MAG, TIG и процессы сварки с потоковым ядром, вмещающие стали класса API 5L X60-X100 с диаметрами от 8 "до 56".Модульная конструкция позволяет быстро переключаться на корень, горячий, наполнительный и крышка проходит.

3. Устойчивость окружающей среды
   Оборудование IP65 защищает от пыли, влаги (работа от 30 до 50 °C) и электромагнитных помех, что делает его идеальным для арктических районов и пустынных установок.

4. Умная система управления
   Интегрирован с регулировкой параметров сварки в режиме реального времени (напряжение: 15-40В, ток: 50-500А) и алгоритмами обнаружения дефектов.HMI сенсорный экран обеспечивает визуальное руководство для орбитальных последовательностей сварки и хранит 200+ предустановленных программ.

Применение:

• Трансграничные нефтегазовые магистральные линии

• Подводные трубопроводы

• Сварка обхода горной местности

• Операции по обслуживанию трубопроводов
