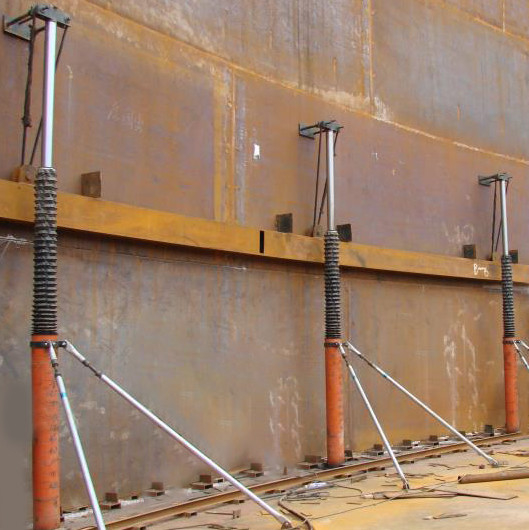

Усовершенствованная гидравлическая система подъема для строительства танков

В настоящее время существует шесть методов построения больших резервуаров: гидравлический подъемник, центральная колонна, плавучая, передняя загрузка, механическое подъемное устройство.Гидравлическая система подъема является наиболее широко используемой, который характеризуется широкой адаптивностью и теоретически может быть применен к любому танку любого размера; Управление работой простое, надежное и менее угрожающее.Поэтому его используют все больше и больше людей.Гидравлический подъемник является важной частью гидравлической системы подъема.

Вот список содержимого:

• Каковы компоненты гидравлического прицепа?

• Каковы характеристики и применения гидравлического привода?

• Каковы этапы строительства гидравлического привода?

Каковы компоненты гидравлического прицепа?

Один модуль включает

• 1 комплект x станции электронасосов: гидравлическое питание, мощность двигателя 4 КВт, номинальный поток около 15 л/мин.

• 5 комплектов х цилиндра подъема: 25 тонн номинально (18 тонн, 100%) (включая компоненты гидравлического устройства подъема)

• 5 комплектов х системы масляных шлангов:Одна конструкция резервуара требует одной системы управления подъемником.

• 1 комплект x Электрические устройства управления и панели управления:

Каждый комплект включает:

• 1 централизованная система управления действием ПЛК,

• 1 шкаф питания ((С концентрированной кнопкой нажатия и автоматической системой управления PLC или управляемым управлением с одним набором ручки.

Каковы характеристики и применения гидравлического привода?

• Применение

1Гидравлические подъемники в основном используются для вертикальной конструкции сверху бака вниз;

2Также его можно использовать для подъема или подъема мега-рабочих деталей.

• Особенности

1Система гидравлического подъема состоит из гидравлической насосной станции, цилиндров, стальной проволоки и ходов.

2.Гидравлическая система подъема использует центральное управление PLC для управления подъемом. Каждый силовой агрегат оснащен вспомогательным балансовым устройством для обеспечения точности одновременного подъема;

3.Гидравлическая насосная станция имеет вспомогательное ручное управление и центральное управление две модели работы. цилиндр может быть настроен для подъема отдельно или подъема с несколькими другими в одной группе,и много групп также могут быть интегрированы для подъема достичь лучшей точности и лучшего эффекта сварки;

4.Все цилиндры оснащены предохранительным клапаном, который может быть автоматически заблокирован, чтобы избежать падения цилиндра/бака даже в случае отключения питания, разрыва шланга высокого давления, разрыва;

5.Цилиндр имеет один шланг высокого давления, чтобы избежать утечки масла, которая обычно происходит при использовании традиционных нескольких шлангов.

6.Удар гидравлического цилиндра составляет 1475 мм, что может удовлетворить каждую кольцевую оболочку с 2500 пластин одноступенчатым подъемом.

7.Гидравлический цилиндр базовой высоты составляет 2050 мм, который может соответствовать автоматическому обмотке сварочной машины для продолжения внутренней обмотки швы сварки;

8.Конфигурация модуля, количество гидравлического отвода может регулироваться в зависимости от размера резервуара и веса

9Высокая эффективность, каждый раз подъем или падение требует только около 15 минут;

10.Может хорошо сотрудничать с нашими машинами для сварки танков, что может значительно сократить затраты на рабочую силу и сократить время строительства;Обычно одна горизонтальная сварная машина может соответствовать 6-10 квалифицированным сварщикамВертикальная швейная сварочная машина может соответствовать примерно 20-30 квалифицированным сварщикам, а трактор для сварки тушек/филетов может соответствовать 6-15 квалифицированным сварщикам.

Каковы этапы строительства гидравлического привода?

Ниже приведено краткое описание рабочей процедуры, которая в случае необходимости может быть изменена.

1Плиты дна резервуара помещаются на подготовленный фундамент и сварятся вместе.

2-Сложили балки или решетки крыши и наконец соединили их с верхним краем кольца оболочки.

3Гидравлическая система подъема установлена в резервуар. Плиты второго кольца оболочки (рядом с верхним кольцом) расположены вне первого.

4Завершенная часть резервуара (крыша и верхняя оболочка кольца) поднимается гидравлически на высоту, на которой можно переместить пластины второго кольца на место и завершить покрытие крыши.

5Плиты второго кольца оболочки расположены точно и сварены вместе до нижнего края первого кольца.

6Плиты третьего кольца снаружи второго кольца снаружи.

7Завершенная часть резервуара (крыша двух верхних колец оболочки) поднимается.

8Вышеперечисленный цикл операций повторяется до окончания последнего (нижнего) кольца оболочки.

9Весь бак опускается к нижней пластине и сваривается к ней.

10- Подъемное оборудование демонтировано.

Гидравлический сцепление используется в основном в строительстве больших танков.
